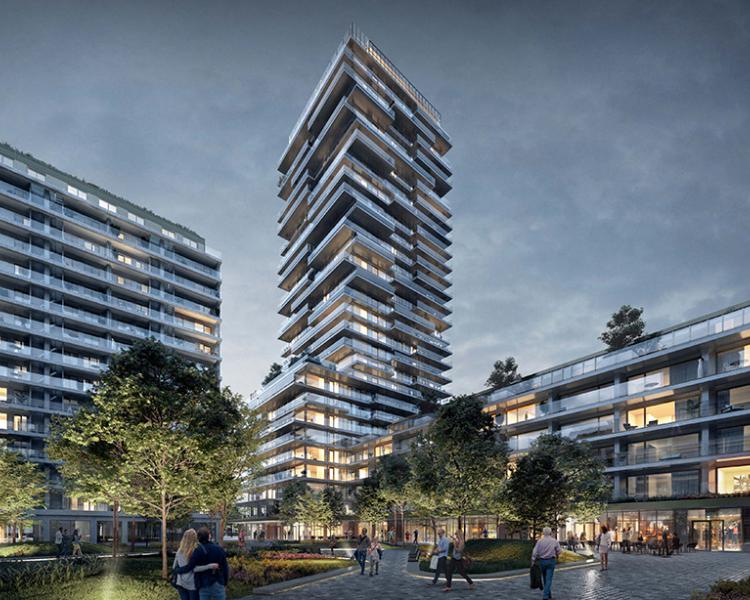

“Het 29 verdiepingen hoge SKY Tower One torengebouw is een mooi voorbeeld uit het Cobe projectportfolio,” aldus projectingenieur Kenneth Wouters. “Het maakt deel uit van het SKY District, een ambitieus stadsvernieuwingsproject van vastgoedgroep Degroote op een strategische locatie tussen het station, centrum en havengebied van Oostende. In dit nieuwe stadsdeel zijn 6 gebouwen gepland, die voorzien in kantoren, winkels, horeca en 484 appartementen.

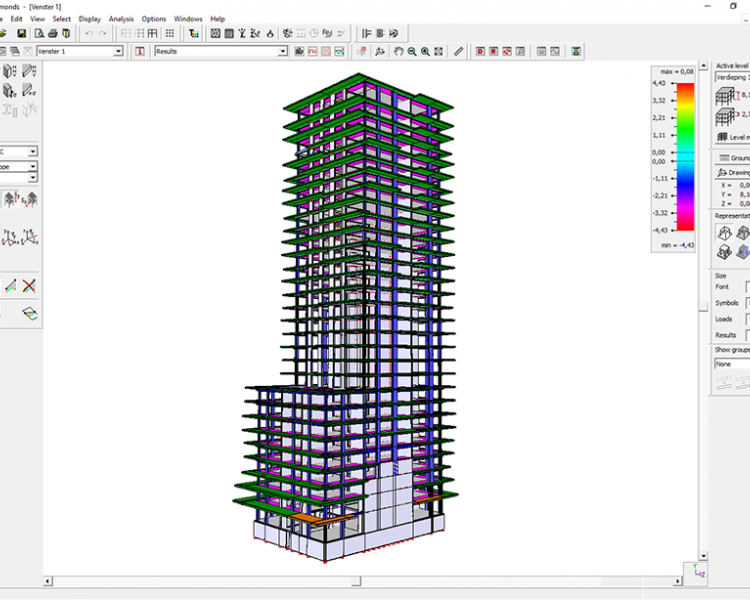

In het SKY Tower One project hebben we zeer nauw samengewerkt met de opdrachtgever en met ARCAS ARCHITECT. Cobe stond in voor alle constructieve berekeningen. Iedere verdieping van dit torengebouw is verschillend, maar dankzij het Diamonds 3D-model konden we perfect een nauwkeurige lastendaling maken en de positie en afmetingen van de dragende kolommen optimaliseren. Bovendien konden we met dit 3D-model ook instaan voor het nazicht van de horizontale stabiliteit en voor de berekening van de wapeningen voor betonwanden, vloerplaten, balken en kolommen.

De centrale liftkoker en appartementscheidende wanden fungeren als windstijve kern van SKY Tower One. De gevel, die zeer licht en open is, draagt niet bij tot de horizontale stabiliteit maar moet wel een aanzienlijk deel van de verticale krachten opnemen. Dat houdt onder meer verband met de grote uitkragende terrassen die karakteristiek zijn voor deze woontoren.

Die terrassen illustreren trouwens heel mooi hoe we Diamonds hebben gebruikt om pragmatische oplossingen uit te werken voor deelaspecten van het ontwerp, en dat in nauw overleg met opdrachtgever en architect. Aan de hand van 2D plaatmodellen onderzochten we diverse opties, en berekenden we hoe met een minimale dikte van de betonplaat toch een maximale uitkraging kon worden gerealiseerd. Vermits geen enkele verdieping identiek is, dienden we heel wat verschillende configuraties te bekijken. Maar dankzij onze Diamonds-berekeningen konden we daarbij bijzonder efficiënt te werk gaan en de architect een reeks type-configuraties voorstellen. Die kon daar vervolgens mee aan de slag om het architectuurontwerp verder te verfijnen.

Dergelijke eenvoudige 2D-modellen hebben we trouwens zeer intensief gebruikt doorheen dit hele project om een veelvoud aan constructieve oplossingen aan te reiken aan de architect. Dat gebeurde niet enkel voor de uitkragende terrassen, maar even goed voor het ontwerp van de gevel of voor de dimensionering van de wandopeningen in de commerciële ruimtes onderaan de woontoren. Zo werkten we met behulp van Diamonds plaatmodellen een voorstel uit voor de gevelpenanten die noodzakelijk waren om te voldoen aan de eisen op het vlak van energieprestaties en binnenklimaat. Ons voorstel voorzag ARCAS ARCHITECTS van alle informatie om een wisselend (en enigszins wispelturig!) gevelbeeld te creëren.

Aan de hand van Diamonds 2D-modellen werden de wandopeningen in de commerciële ruimtes onderaan de SKY Tower One woontoren gedimensioneerd, en werd de noodzakelijke wapening in de betonwanden berekend.

Al deze aspecten kwamen uitgebreid aan bod tijdens de wekelijkse projectvergaderingen. De Diamonds rekenmodellen waren daarbij hét instrument bij uitstek om met opdrachtgever en architect te communiceren over de oplossingen die we voorstelden. Op basis van die rekenmodellen konden we samen snel en eenvoudig knopen doorhakken.

Uiteraard werd dit alles ook mee opgenomen in het globale 3D-model van SKY Tower One. Dat rekenmodel werd vervolgens gebruikt om de wapeningen te dimensioneren voor betonwanden, vloerplaten, balken en kolommen, en om de reactiekrachten op de funderingen te berekenen.”

“De SKY Tower One illustreert hoe vlot Diamonds kan worden ingezet voor zeer diverse rekentaken,” vult Koen Van Nevel aan. “Net omdat Cobe een bijzonder gevarieerde opdrachtenportefeuille heeft, is die flexibiliteit van groot belang. Bovendien vind ik het toch wel sterk hoe onze projectingenieurs met Diamonds telkens opnieuw rekenmodellen kunnen bouwen die zeer dicht aanleunen bij de uitvoering.”

Cobe

Cobe (Consultants building & engineering) is de perfecte partner voor elk project waarin constructieve aspecten bepalend zijn voor een sterk architecturaal ontwerp. Dit bouwkundig studiebureau, dat in 1999 werd opgericht door ir.-arch. Koen Van Nevel en ir. Katrien Dobbelaere, is ondertussen uitgegroeid tot een team van 20 ingenieurs en modelleurs die dagdagelijks instaan voor economische en duurzame constructieve oplossingen.

“Samenwerking en interactie staan centraal in onze aanpak,” verduidelijkt Koen Van Nevel. “Een van onze grote troeven is dan ook dat Cobe zich als raadgever structuur heel vlot kan inschakelen binnen zeer diverse bouwteams. Op basis van overleg met alle bouwpartners werken onze ingenieurs realistische oplossingen uit. Eenvoud van uitvoering staat daarbij altijd voorop.

Sinds de beginjaren van Cobe maken wij gebruik van de BuildSoft rekensoftware. Die rekensoftware is altijd bijzonder toegankelijk gebleven, ook al zijn de mogelijkheden sterk geëvolueerd gedurende de afgelopen 20 jaar. Diamonds is dan ook een product waarmee zowel junior als ervaren projectingenieurs creatieve oplossingen kunnen uitwerken binnen zeer uiteenlopende projecten.”
